Logiciels de Conception Assistée par Ordinateur pour les circuits électriques et électroniques 2D.

Ce logiciel est présent dans les dépôts: il suffit d'installer le paquet qucs

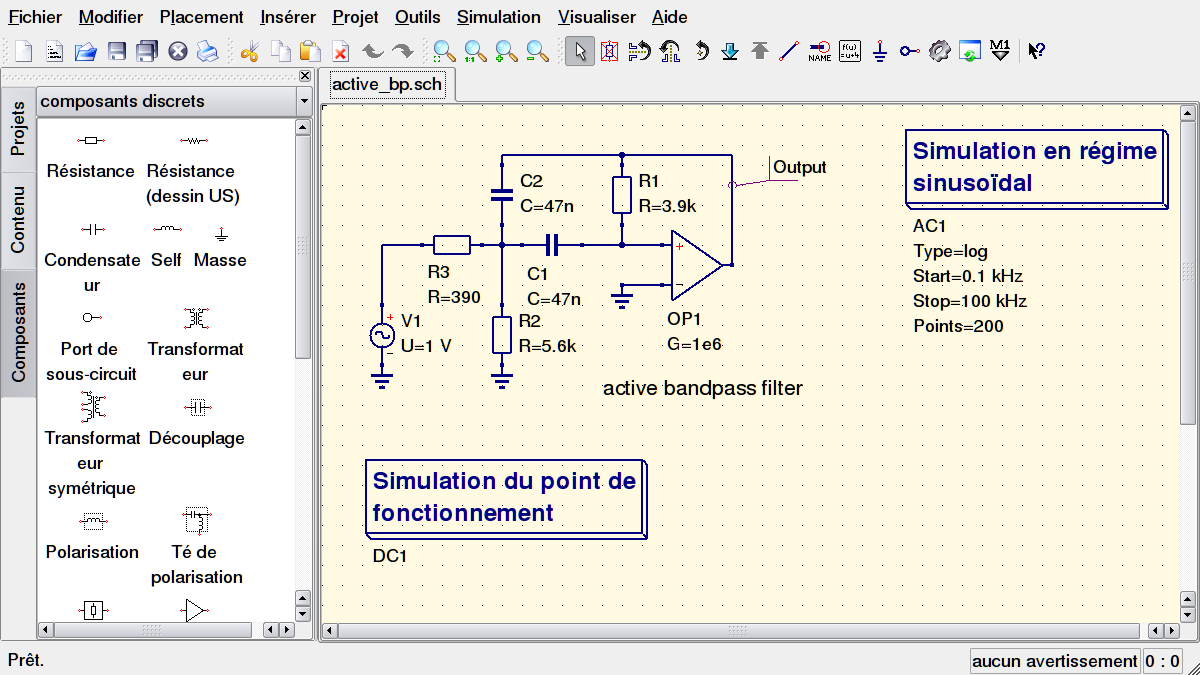

Tout d'abord lancez le logiciel, comme vous pouvez le remarquer l'interface est assez intuitive. Il suffit de glisser-déposer les composants nécessaires sur la surface du schéma. Il existe plusieurs type de composants:

• composant discret qui contient tout les composant dits "passifs" (en effet un AO n'est pas si passif que ça) vous y retrouverez donc tout ce qui est résitances, bobines, etc.
• sources nous trouvons ici tout ce qui peut être une source de tension ou d'intensité

Il suffit de desinstaller le paquet qucs.

Site officiel : Qucs
